聚丙烯(PP)具有比重小、耐应力开裂性和耐磨性能隆起、较好的耐热性和化学壮健性等优点。
可在120℃以下长久使用，耐折叠性极好，且加工性能优良，因此世俗用于制作薄膜、管材、板材、打针居品及中空成品。
但PP有成型缩小率大、低温容易脆裂、耐磨性不及、耐光性差、扼制易染色等短处，因而适度了其应用；
是以通过改性以擢升PP的详尽性能和应用界限一直是高分子材料科学接头限制的弥留课题之一。PP改性体式可分为化学改性、物理改性和结晶改性。
其中讹诈插层复正当制备高性能新式齐集物/层状硅酸盐纳米复合材料的一种弥留体式，亦然刻下复合材料学限制接头的热门。按照复合的进程，可将插层复正当分为两大类：
插层齐集法和齐集物插层法7,其中将齐集物/有机硅酸盐夹杂物在剪切作用下熔融共混以获取齐集物及层状硅酸盐纳米复合材料的体式，被觉得是最高效的齐集物熔融插层法。
这种体式不需要任何溶剂，工艺省略，易于工业化应用，因而具有很大的应用远景。蒙脱土(MMT)以其合乎的离子交换容量、优良的力学性能及便宜的价钱。
成为制备齐集物/层状硅酸盐纳米复合材料的首选原料i81。本文采纳MMT通过双螺杆熔融插层法挤出制备PP/MMT复合材料。
筹议了共混复合材料的力学性能、耐热性及流动性，同期检会了PP-g-MAH用量对复合材料相容性的影响，探讨了PP/MMT复合材料里面相态与晶体结构的变化与性能的干系。
现实部分
均聚聚丙烯(PPH):K7020,MFR为15.9g/10min,日本石油化工株式会社；蒙脱土(MMT):M-5(300目，未经名义解决)、DK4(200目，经名义解决)、DKIN(300目，经名义解决),浙江丰虹黏土化工有限公司；
聚丙烯接枝马来酸酐(PP-g-MAH):接枝率为1%,沈阳四维高聚物有限公司双螺杆挤出机：XHJ-30,南京杰恩特机电公司；塑料打针成型机：130F2V型，东华机械有限公司；双辊开真金不怕火机：SK-160B型，上海橡胶机械厂；
平板硫化机：LB-DG型，上海橡胶机械厂；全能裁样机：ZHY-W型，冲击测验机：JC型简支梁冲击测验机，温度测定仪：RV-300热变形，维卡软化点温度测定仪，均为承德精密测验机有限公司出产；
熔体流动速度仪：μPXRZ-400C型，吉林大学教学仪器厂；光学显微镜(POM):XPT-7型偏显豁微镜，河南光学仪器厂；电子拉力测验机：TCS-2000型，台湾高铁测验仪器厂出产。
复合材料试样的制备

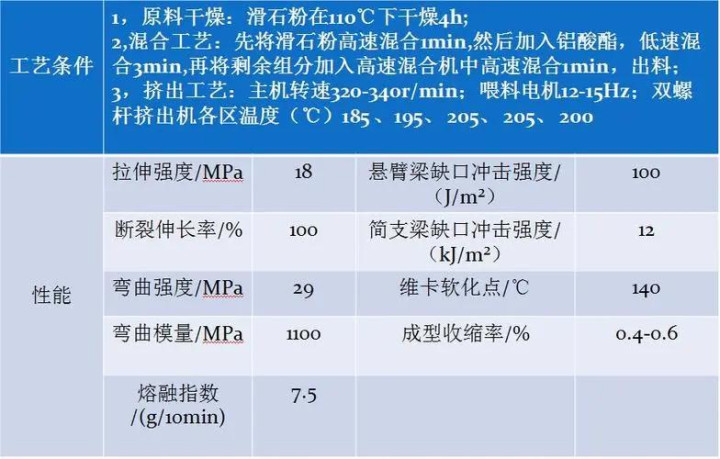

按设定配方准确称取物料，将基料与改性剂充分夹杂后加入双螺杆挤出机、挤出造粒制成复合材料粒料。
挤出机温度设定为：机头200℃,六区220℃,五区220℃,四区210℃,三区200℃,二区180℃,一区150℃。
经挤出的复合材料粒料在80℃下烘干2 h,加入到注塑机中注塑成圭臬样条，打针温度设定为：一区225℃,二区220℃,三区210℃,四区20℃,射嘴230℃;100MPa下保压5～10s。
按设定配方准确称取物料，将基料加到开真金不怕火机中，辊温依据基料不同，温度界限为150～170℃。待基料包辊后鉴识加入填料，熔融共混后下片。通过QLD-D型平板硫化机模压成型，温度为190℃。说明国度圭臬制样
性能测试与表征
拉伸测验：按GB/T1040—1992进行测试，拉伸速度50mm/min;鬈曲测验：按GB/T 9341—2000进行测试，速度2mm/min;简支梁缺口冲击测验：按GB/T1043—1993进行测试。
MMT类型和用量对PP力学性能的影响
本测验鉴识采纳未经改性的M-5及经不同改性剂改性后的DK4、DKIN填加到PP基体中。因MMT算作填料一般在质地分数为3%～5%时的成果较好。
可看出，三种MMT的加入均使PP的拉伸强度有所擢升，跟着M-5用量的增多，PP的拉伸强度迟缓增大，在M-5质地分数5%傍边达到最大值；
跟着DK4用量的增多，复合材料拉伸强度合座上是增多的，在DK4质地分数为3%时达到最大值，擢升了7%,但随后又有回落并再度增多；
DKIN的加入使复合材料的拉伸强度先升后降，在DKIN质地分数为3%时达到最大值，跟着DKIN用量的持续增多，拉伸强度有所镌汰，这可能是由于DKIN在PP基体中散播不均匀变成的。三种MMT比较而言，DK4的擢升幅度略大一些。
三种MMT均能擢升PP的鬈曲强度。当DKIN用量为2%时，复合材料的鬈曲强度擢升了16%,且擢升幅度大于M-5和DK4,但跟着DKIN用量的增多，复合材料的鬈曲强度反而下落；而加入M-5和DK4后，无论用量若干，均能使PP的鬈曲强度有所擢升。
M-5的加入使PP的冲击性能有所下落；而加入DK4、DKIN后，PP的冲击强度先升后降，在DK4、DKIN质地分数为2%时达到最高值，讲明加入经偶联剂解决后的MMT,其与PP之间的相容性有所改善，使两者之间的界面纠协力增大，使材料的冲击韧性获取一定擢升。
但从合座来看，跟着MMT用量的增多，PP的冲击强度基本上都有不同进程的下落。讲明MMT在PP之中的散播不均匀，非极性的PP由于无法与有机MMT中的插层剂作用，不可插层于MMT层间，AG百家乐下载得不到插层型或剥离型的复合物。
在齐集物基质当中形成空匮，这亦然纳米复合材料改性接头中的弥留实质。本文试图通过加入相容剂PP-g-MAH来增多PP的极性，以改善PP与MMT的相容性，完好意思插层形成插层型型复合体系。
PP-g-MAH的加入对PP/MMT复合材料性能的影响
由于PP-g-MAH分子上同期具有极性与非极性基团，它不仅可与极性的MMT纠合也可与非极性的PP纠合，是以遴选PP-g-MAH作相容剂，改善PP与MMT之间的相容性。所遴选的PP/MMT复合材料中，蒙脱土为DK4,其质地分数为3%。
PP-g-MAH用量对PP复合材料力学性能的影响不错看出，PP-g-MAH的加入使PP/MMT复合材料的拉伸强度、冲击强度均增多。尤其是冲击强度在加入PP-g-MAH之后有较大幅度擢升。
讲明PP-g-MAH大分子更容易干预MMT片层里面和氧原子形成化学作用，导致MMT颗粒从大的团员体解离成小的团员体，形成剥离的气象。
复合材料的拉伸强度随PP-g-MAH用量的增多，先增多后减小，当PP-g-MAH质地分数为10%时出现最大值，和纯PP比拟，增多了1 0%。
这是因为在PP/PP-g-MAH/MMT纳米复合材料中，部分PP-g-MAH插东说念主MMT片层，因为PP与马来酸酐接枝的低聚物带有极性基团。
可和插层剂作用，导致PP与马来酸酐接枝的低聚物领先插层干预硅酸盐片层间，再使PP插层。
使高聚物和蒙脱土的搏斗面积增多，能与蒙脱土片层吸附并形成有用界面、使材料拉伸性能擢升。
另一部分接枝物吸附于蒙脱土颗粒名义，对其进行包覆，改善了蒙脱土和PP基体的相容性，也对拉伸性能的擢升有孝敬。
因此加入适量的接枝物有益于拉伸强度的擢升，但进一步增多接枝物用量，拉伸强度则下落。PP-g-MAH的加入对鬈曲强度的影响变化不大。
PP/MMT复合材料的结晶风物
PP聚丙烯是典型的结晶齐集物，其晶型以及结晶风物都会凯旋影响到高聚物的物理机械性能，为了接头MMT对PP基体结晶气象的影响。
本测验采纳偏显豁微镜不雅察和分析。图5鉴识为纯PP,PP/MMT,PP/MMT/PP-g-MAH的偏显豁微镜像片。

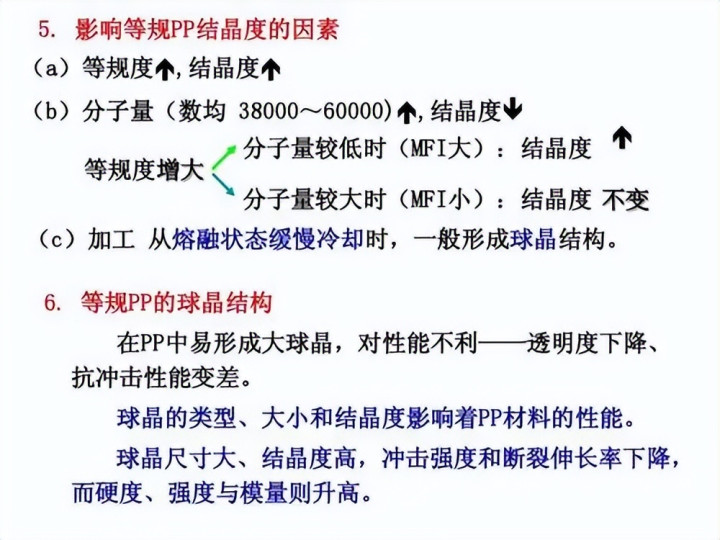

从图5不错看出，PP的偏显豁微镜像片呈现典型的从中心沿径向标的同期孕育的放射状球晶风物，晶粒粗大，界面层赫然。
在PP体系中加入4%DK4后，由于MMT的成核作用，球晶尺寸赫然减小，细化，同期由于SMMT名义的有机活化增强了MMT与PP相容性使界面层也变得有些邋遢。
球晶细化克服了粗大球晶间应力皆集易翻脸的颓势，擢升了材料承受莽撞的身手，当受到外力冲击时，容易散播应力，因而具有更好的增韧成果。
在PP/MMT复合体系中加入PP-g-MAH算作增容剂，不错看到复合材料的晶粒进一步细化。球晶风物变的很不规整，球晶界面邋遢不清，结构愈加精细紧密，力学测试驱散也标明此时复合材料的冲击强度最高。
有机化解决的MMT对PP的改性成果好于未经有机化解决的MMT,其中填加DK4的复合材料详尽性能最优；
PP-g-MAH的加入使PP/MMT复合材料的拉伸强度、冲击强度均增多，尤其是冲击强度擢升幅度较大；
使用MMT和MMT/PP-g-MAH夹杂物对三种PP共聚物改性，其中PPR和PPB复合材料改性成果优于PPH复合材料。
PP-g-MAH算作MMT与PP的相容剂成果较为赫然，加入PP-g-MAH后，耐冲击强度等力学性能也最优。
POM偏显豁微镜透露，MMT的加入使PP的晶粒尺寸减小，结构细化，起到了成核剂的作用，紧密的晶体结构不错减少PP材料加工进程中缩小率。
从而擢升居品尺寸精度图6是碳管质地分数为0.3%的复合体系的名义形色电镜像片，打针成品经过液氮淬断，断裂标的为垂直流动标的。
打针成型进程中的动态往还剪切作用莽撞很好的匡助碳管在基体中散播，碳管在聚丙烯基体中形成了均匀的散播结构；
在静态样品中，碳管在基体中散播散播不良，形成了团员体。这亦然动态样品的各个力学性能参数均高于静态样品的一个原因。
结语
由于接枝改性碳管莽撞很好的和齐集物基体互相作用，因此关于擢升复合成品的拉伸性能，接枝改性碳管比原始碳管更有用，很是是在动态成品中，这种成果愈加赫然。
打针成品形成的取向结构莽撞很好的擢升拉伸性能。在接枝改性碳管和取向结构的共同作用下AG百家乐有什么窍门，打针成品的拉伸性能获取了大幅度的擢升。
